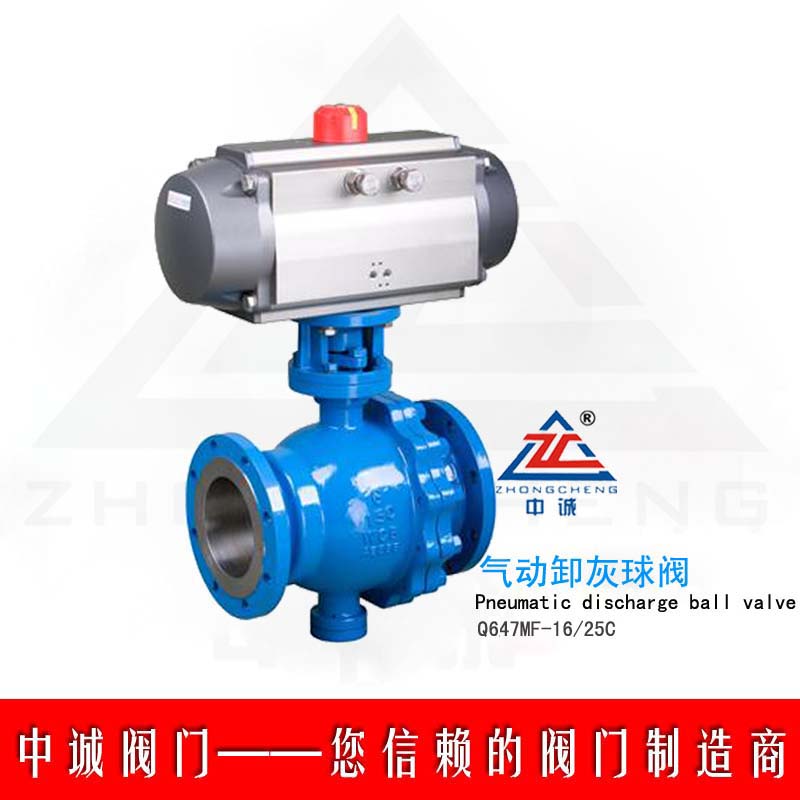

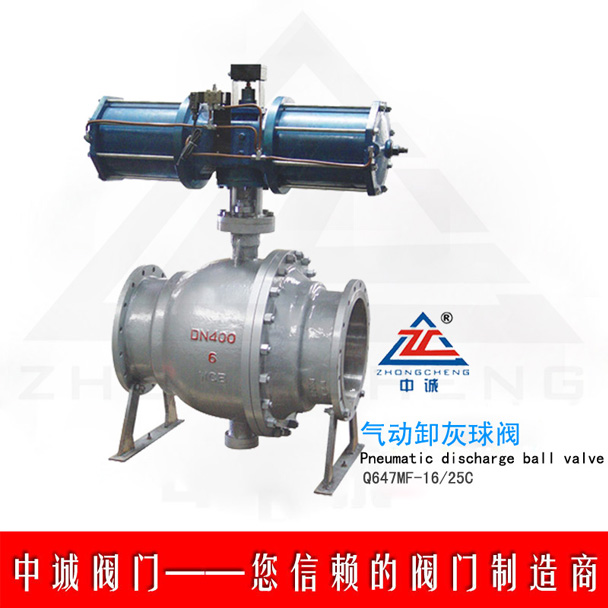

气动卸灰球阀

气动卸灰球阀

气动卸灰球阀产品简介:

气动卸灰球阀的密封圈采用ppl耐磨密封圈,使得密封经久耐用。阀座与阀体之间采用卡套式连接能够挡住灰尘进入阀座下面,避免阀座被涨死。适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。

气动卸灰球阀工作原理:

气动卸灰球阀工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所有固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径管道场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。阀门上下阀杆均设有ptfe轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔径与管线内径一致,以便管线清扫。

气动卸灰球阀产品特点:

1、气动卸灰球阀的阀座带有磨损自动补偿装置,更可靠的确保球阀的密封性能;
2、密封圈采用特殊材料制成,具有耐高温、耐磨损、使用寿命长的特点;
3、阀杆采用整体锻造并调制处理,硬度达到hb220~250,阀杆采用防吹出结构设计,根据需要可加长阀杆用于埋地场所;
4、根据客户需要,卸灰球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样,根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计;
6、根据需要可设置注脂辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封;
7、气动卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。

气动卸灰球阀q647mf 1.6mpa m 18×1.5 18×1.5 18×1.5 18×1.5 18×1.5 27×2 27×2
d 335 405 460 520 580 705 840
d1 295 355 410 470 525 650 770
l 500 600 700 800 900 1000 1100
h 612 701 754 784 842 1010 1102
h1 270 330 374 414 431 515 595
b 30 32 34 38 40 46 54
n-φd 12-φ23 12-φ25 12-φ25 16-φ25 16-φ30 20-φ34 20-φ41
配用手动装置 s-01 s-02 s-03 s-04 s-05 s-06 s-07
