Q361F全焊接球阀
一、q361f全焊接球阀简介：
q361f全焊接球阀全焊接球阀在各个领域使用都非常广泛，其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，全焊接球阀使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供 热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀可以直埋于地下，不用建高大阀门井减少工程造价，同时也可以避免操作阀门时造成人员的伤害，全焊接球阀能长期可靠运行使用, 在阀门正常操作使用的情况下，质保期20 年。
二、q361f全焊接球阀的主要特点：
1、阀体结构整体式焊接，不会有外部泄漏现象。
2、阀座由ptfe密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。
3、阀杆的防渗漏结构、阀杆底部有1个ptfe自封密封垫和1个o型密封圈，上面有2个o型密封圈、两个ptfe密封垫组成，确保无泄露。
4、阀体材料与管道材质相同，不会出现应力不匀，也不会由于地震及车辆经过地面时而挤压变形。
5、阀体轻且易于保温。
6、直埋式球阀可以直接埋于地下，不用建高大阀门井，只需地面上设置小型浅井，大大节省施工费用及工程时间。
7、可根据管道的施工及设计要求调整阀体的长短和阀杆高度。
8、球体的加工精度非常精密操作轻便，无不良干涉。

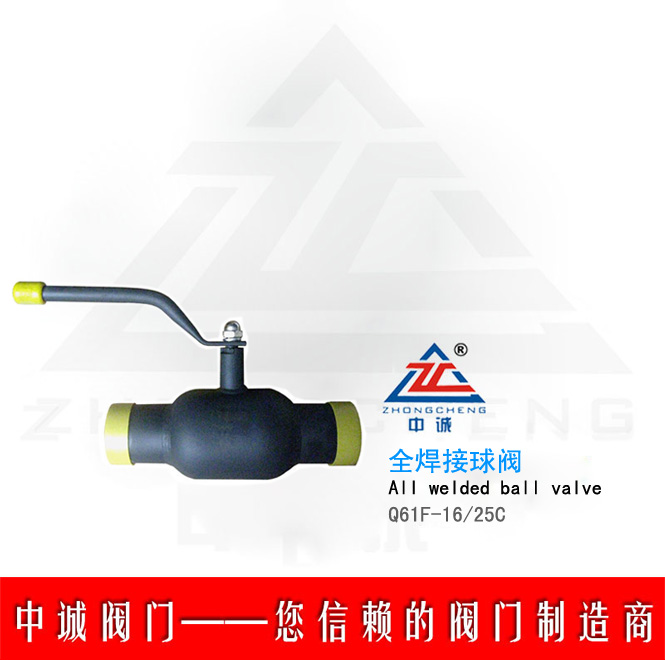

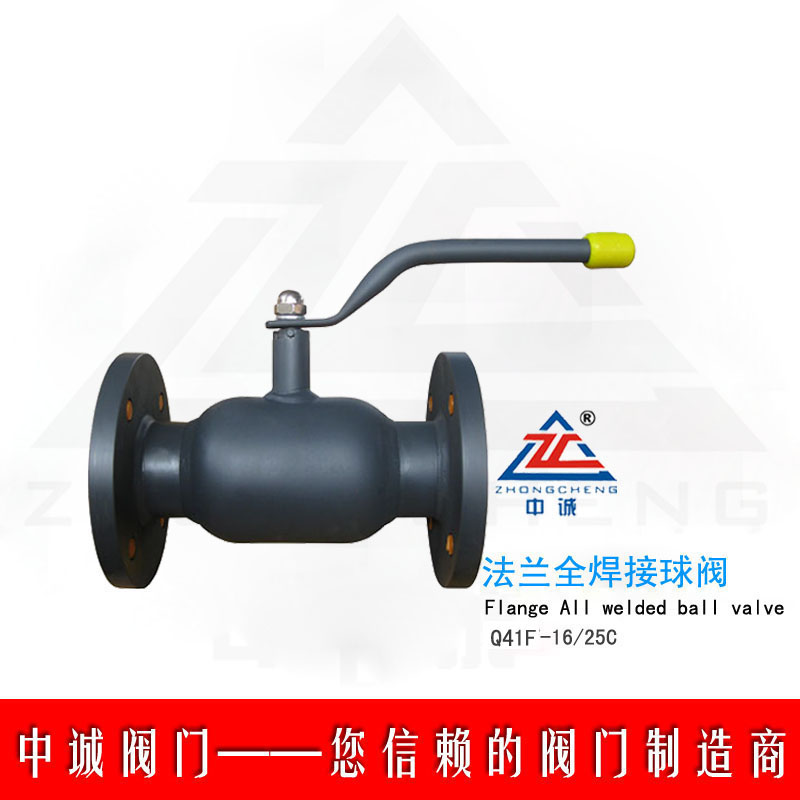

9、有焊接和法兰两种连接方式。

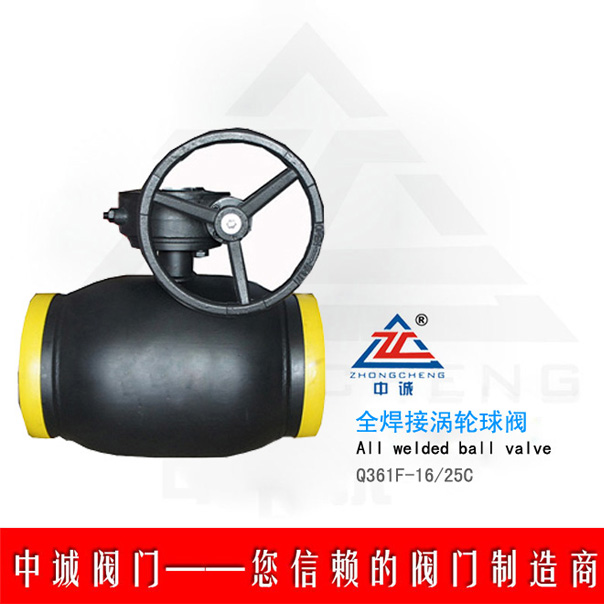

10、操作方式：手柄，齿轮（垂直/水平）
11、在阀门正常操作使用的情况下，质保期20年。
三、产品执行标准：
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验 与检验 |
|
gb/t12237 |
gb/t15188.1 |
gb/t12224 |
gb/t13927 |
|
|
api6d |
asme/ans b16.10 |
asme/sns b16.25 |
api 598 |
四、主要性能规范：
|
公称压力 |
1.6 mpa |
2.5 mpa |
4.0 mpa |
6.4 mpa |
10.0 mpa |
150 lb |
300 lb |
600 lb |
|
强度试验 |
2.4 mpa |
3.75 mpa |
6.0 mpa |
9.5 mpa |
15.0 mpa |
3.1 mpa |
7.5 mpa |
15.0 mpa |
|
水密封试验 |
1.76mpa |
2.75 mpa |
4.4 mpa |
7.04 mpa |
11.0 mpa |
2.2 mpa |
5.5? mpa |
11.0 mpa |
|
气密封试验 |
0.6mpa |
|||||||
五、主要零部件材料：
|
名称 |
碳钢 |
cf8类 |
cf8m |
cf3m |
|
阀体 |
碳钢 |
a351-cf3 |
a351-cf8m |
a351-cf3m |
|
球阀 |
a351-cf8 |
a351-cf3 |
a351-cf8m |
a351-cf3m |
|
阀杆 |
2cr13 |
a182-f304l |
a182-f316 |
a182-316l |
|
阀座 |
rtfe |
rtfe |
rtfe |
rtfe |
|
o形圈 |
全氟橡胶 |
全氟橡胶 |
全氟橡胶 |
全氟橡胶 |
