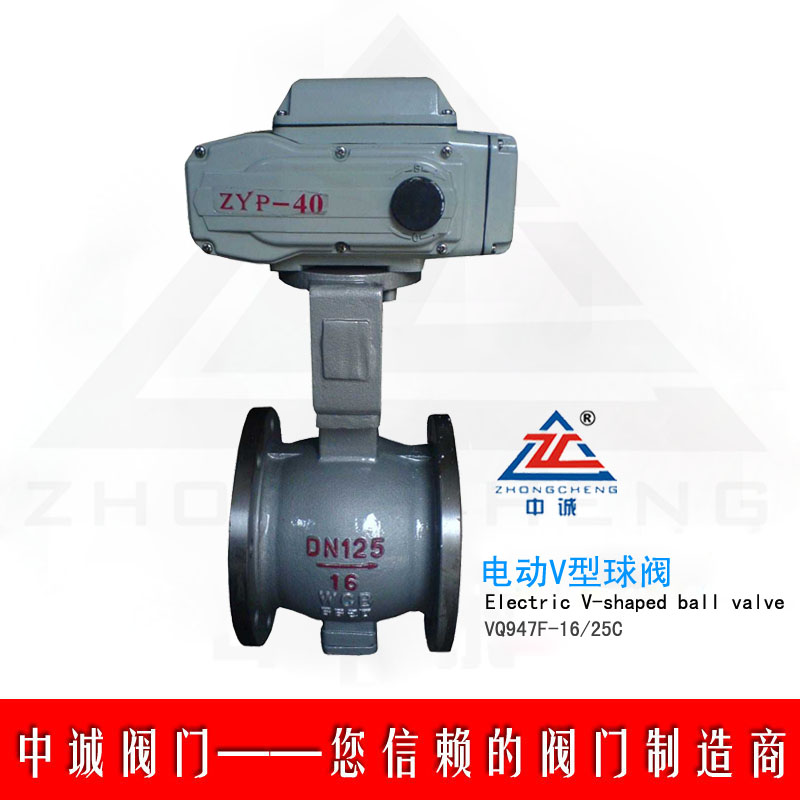

电动V型球阀VQ947F-16C
其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力突变的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
技术参数
|
公称通径DN(mm)
|
25～400
|
|||
|
公称压力PN(MPa)
|
1.6～6.4
|
|||
|
公称压力Ps(MPa)
|
强度试验
|
2.4～9.6
|
||
|
密封试验
|
1.76～7.0
|
|||
|
材料\代号
|
C
|
P
|
R
|
|
|
主要
零件 |
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球杆
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
|
密封圈
|
聚四氟乙烯、不锈钢、硬质合金
|
|||
|
填料
|
聚四氟乙烯、柔性石墨
|
|||
|
适用
工况 |
适用介质
|
水,蒸汽,油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28～400℃
|
-28～500℃
|
||
|
执行器
|
型 号
|
CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
|
||
|
连接形式
|
对夹式、法兰式，法兰按JB79-59标准
|
|||
